Discrete Device

Y1534NA(PN2222A)-1 6 小信号开关三极管

  Y1534NA是利用硅外延工艺生产的NPN型三极管芯片

   圆片尺寸:5英寸

利用该芯片封装的三极管典型成品有PN2222A

   ICM =600mA,PCM =625mW(TO-92),Tj:-55-150℃

   芯片尺寸:0.34×0.34 (mm)2

   压焊区尺寸  B区压焊尺寸:90×90 (μm) 2

             E区压焊尺寸:86×86 (μm) 2

   正面电极:铝,厚度3.3 mm

   表面钝化:SIN

   芯片背极:背金(多层金)

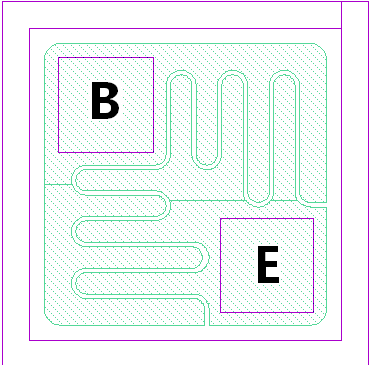

    芯片背极为集电极,基极与发射极的键合点位置见右图

   芯片厚度:230±20 (mm) / 180±20 (mm)

     划片道宽度:50mm
