Discrete Device

Y1534NC-180um(PBSS2515) -1 2小信号开关三极管

★ Y1534NC是利用硅外延工艺生产的NPN型小功率中压三极管芯片

★ 圆片尺寸:5英寸

★ 利用该芯片封装的三极管典型成品有PBSS2515

★ ICM = 500mA,PCM = 625mW,Tj:-55-150℃

★ 芯片尺寸:0.34X 0.34(mm)2

★ 压焊区尺寸   B区压焊尺寸:88×88 (μm)   2

            E区压焊尺寸:86×86 (μm)   2

★ 正面电极:铝,厚度3.3    mm

★ 表面钝化:SiON

★ 芯片背极:背金

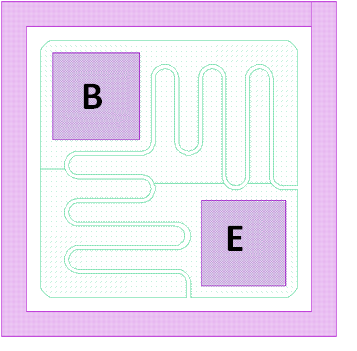

   芯片背极为集电极,基极与发射极的键合点位置见右图

★ 芯片厚度:180±20 (mm)

★ 划片道宽度:50mm
