UTC1240A 电话机电路

UTC1240A是一单片集成电路,与电声换能器相连接后可替代电话机电路中机械振铃部分。这两个电路都能用来直接驱动压电陶瓷换能器(蜂鸣器)。

★UTC1240A的输出端需要一个耦合电容。

★UTC1240A的输出没有电流限制功能,所以建议使用50Ω以上的直流负载。

★内部振荡器产生的两个音频频率由另外一个内部振荡器产生的低频频率交替切换,通过输出放大器驱动扬声器发出声音。两个音频 和交替频率都可由外部元件来调整。

★电路的供电电源由交流铃流信号整流获得,电路经过特殊设计以使得电话线上的噪声或铃流信号的波动不影响电路的正常工作。

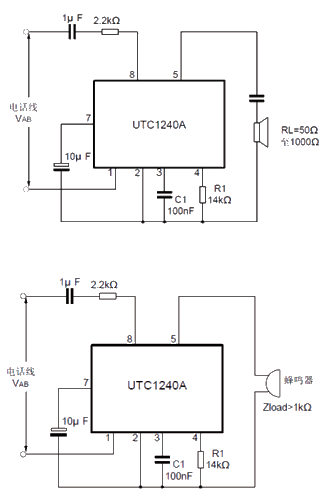

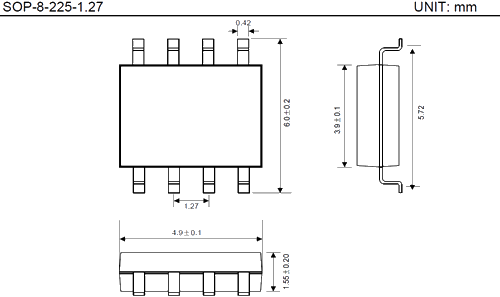

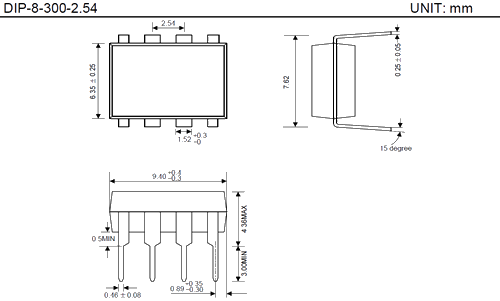

★UTC1240A的封装形式均为8引线双列直插式和扁平贴片塑封。



产品特性

★低电流消耗以允许四台话机并联使用

★外围元件少

★音频和交替频率可由外部元件调整桥式整流电路

★内部集成有带齐纳二极管过压保护的

★内部集成有电压和电流滞后电路
