UTC4146
UTC4146是一种低功耗控制器，用于交流出口电器…
UTC4141是用于交流插座接地故障断路器的低功率控制器。这些设备检测到接地的危险电流路径并接地到中性故障。在发生有害或致命冲击之前，断路器会断开负载与线路的连接。
在内部，UTC 4141包含一个二极管整流器，并联稳压器，精密检测放大器，电流参考，时间延迟电路和SCR驱动器。

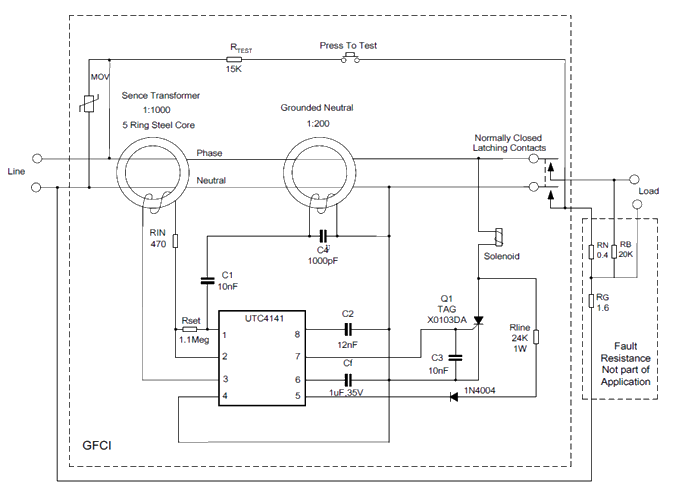

两个感应变压器，SCR，电磁铁，三个电阻器和四个电容器完成了基本电路断流器的设计。简单的布局和最少的元件数量确保了应用的简便性和长期可靠性。
其他GFCI控制器没有的特性包括低失调电压读出放大器，无需在读出变压器和读出放大器之间使用耦合电容，以及内部整流器消除高压整流二极管。
UTC4141仅在线电压的正半周期内供电，但可以检测电流故障，而与其相对于线电压的相位无关。 SCR的栅极仅在线电压的正半周期内被驱动。
产品特性
*由AC线供电
*内置整流器
*直接接口到SCR
*500μA静态电流
*精确的感应放大器
*可调节的时间延迟
*最少的外部组件
*符合UL943要求
*用于110V或220V系统

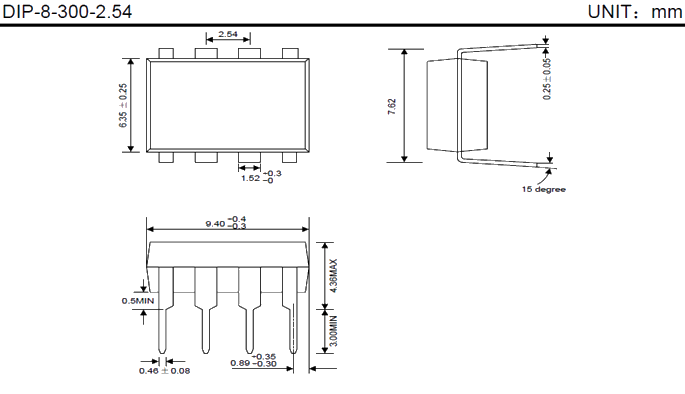

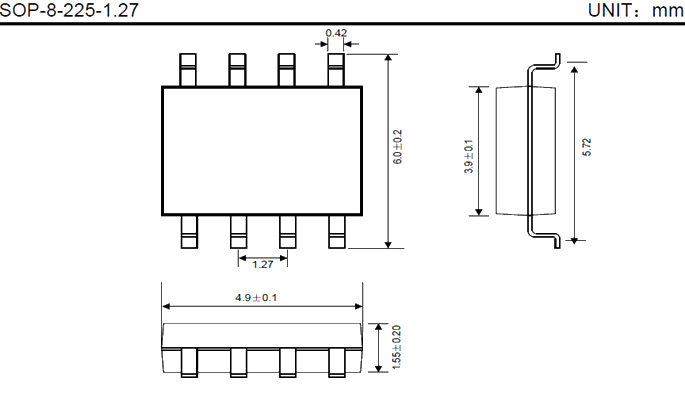

*采用8引脚DIP或SOP封装
