ULN2003
ULN2003是一个单片高电压、高电流的达林顿晶体…

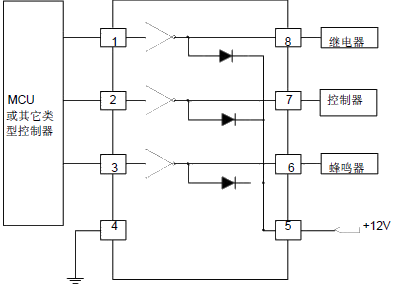

ULN2001D 都是单片集成高耐压、大电流达林顿管阵列，电路内部包含三个独立的达林顿管驱动单路。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出 500mA 电流。将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。
ULN2001D 的每一路达林顿管串联一个2.7K 的基极电阻，在 5V 的工作电压下可直接与TTL/CMOS 电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。
除此之外，ULN2001D 的每一路达林顿管输入级均 设计了一个 4K 的对地下拉电阻，可防止由于单片 机状态不定导致的负载误动作。
产品特性
★500mA 集电极输出电流(单路)
★耐高压(50V)
★输入兼容 TTL/CMOS 逻辑信号
★广泛应用于继电器驱动
★集成 4K 对地下拉电阻
