ULN2001
ULN2001D 都是单片集成高耐压、大电流达林顿管…
ULN2003是一个单片高电压、高电流的达林顿晶体管阵列集成电路。它是由7对NPN达林顿管组成的，它的高电压输出特性和阴极箝位二极管可以转换感应负载。单个达林顿对的集电极电流是500mA。达林顿管并联可以承受更大的电流。此电路主要应用于继电器驱动器，字锤驱动器，灯驱动器，显示驱动器（LED气体放电），线路驱动器和逻辑缓冲器。
ULN2003的每对达林顿管都有一个2.7k串联电阻，可以直接和TTL或5V CMOS装置。
产品特性
500mA 额定集电极电流（单个输出）
高电压输出：50V
输入和各种逻辑类型兼容

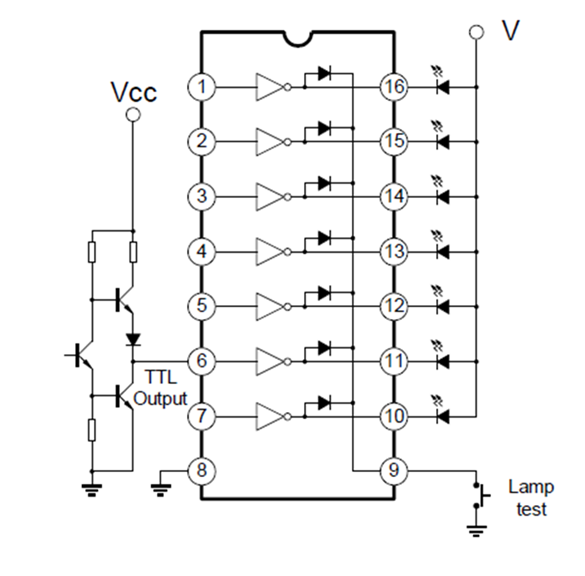

继电器驱动器
(50V)
输入兼容 TTL/CMOS 逻辑信号
广泛应用于继电器驱动
集成 4K 对地下拉电阻
![$v['alt']](http://www.youwang.com.cn/upload/2018/07/06/15308625265781o5upx.png)
![$v['alt']](http://www.youwang.com.cn/upload/2018/07/06/15308625296406nr1na.png)

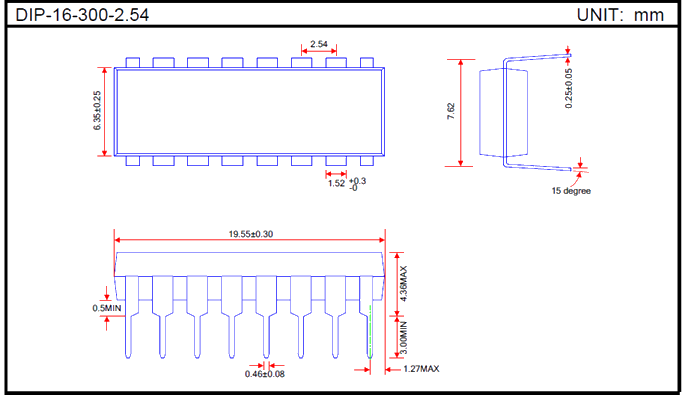

| 产品型号 | 工作温度范围 | 封装形式 | 器件标识 | 发货形式 |
| ULN2003 | SOP16/DIP16 | 箱 |
